机床测头在线检测系统让数控加工更智能

发布日期:2022-08-12 15:34  浏览次数:

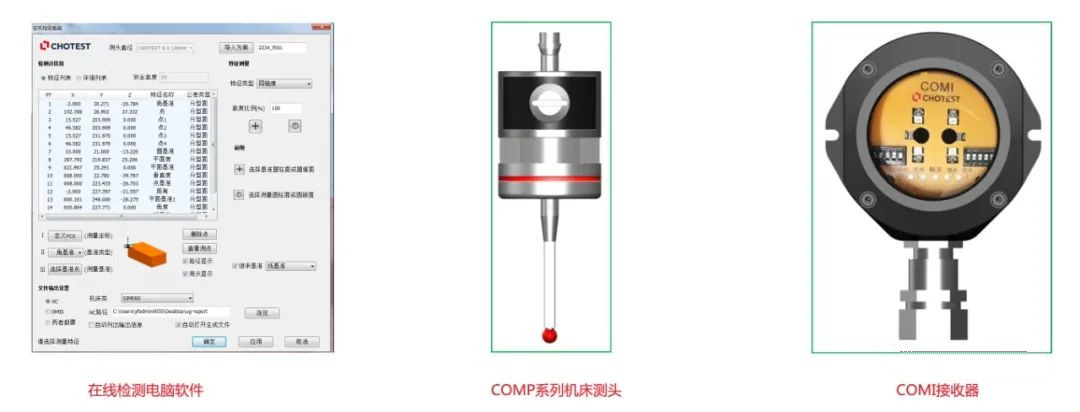

       随着数控加工智能化发展,精密复杂零件在机测量成为主要趋势,中图仪器基于UG平台开发了机床在线检测系统,该系统的硬件由COMP系列机床测头、COMI接收器两部分组成,软件系统由测点信息生成、测量报告生成和宏程序三部分组成。

一、测点信息生成

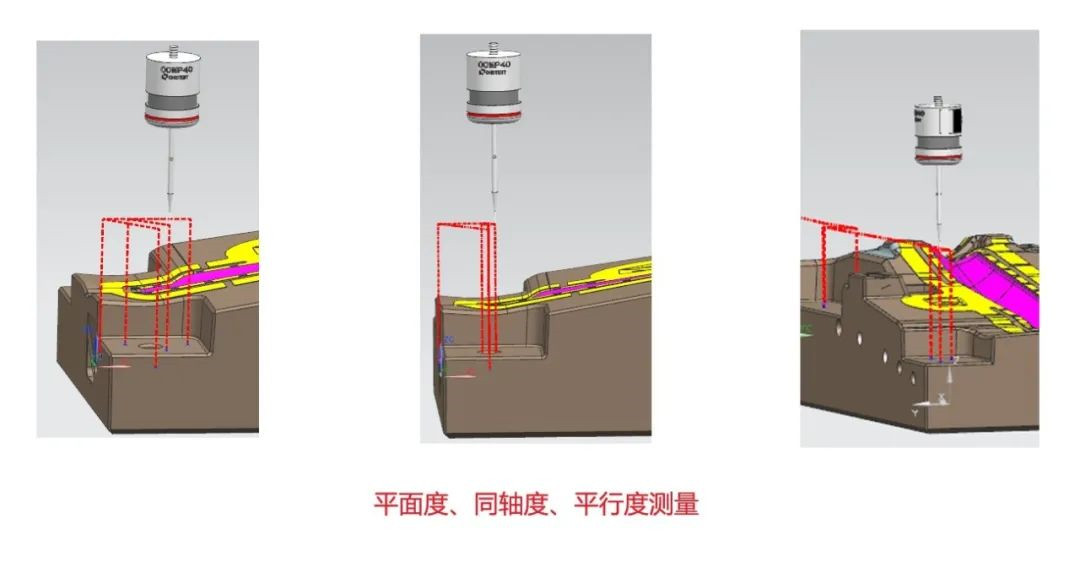

1)特征测量

2) 测量程序导入机床

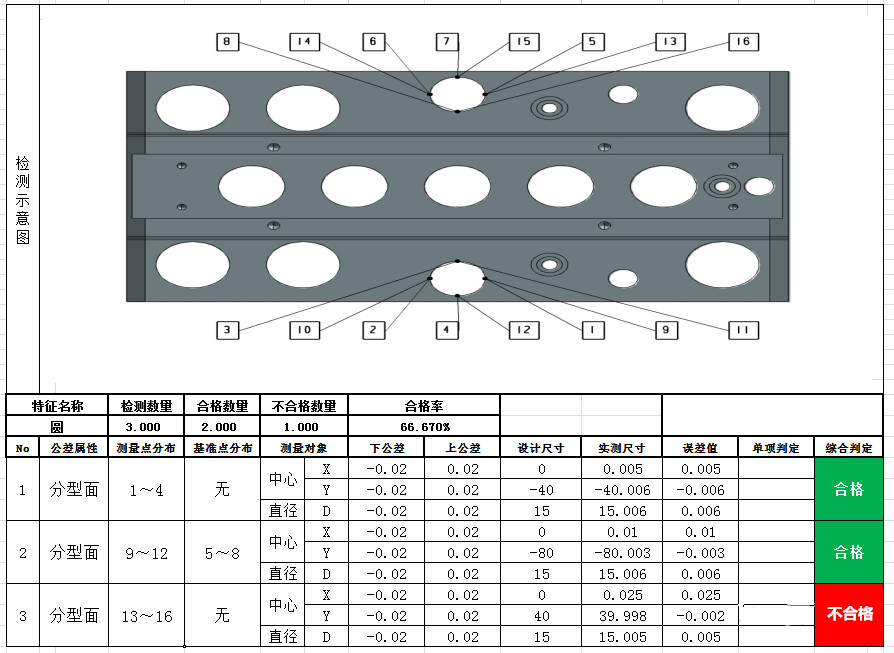

二、测量报告生成

三、宏程序

1) 目前支持FANUC、SIEMENS、三菱、澳柯玛、马扎克等主流数控系统,也可根据客户需求定制。
2) 提供常用的测量宏指令。
四、机床在线检测软件系统技术优势总结:
1)强大实用的分析功能:软件具备丰富的分析功能,包括圆、平面度、垂直度、距离、角度、轮廓度、平行度、同轴度、直线度等特征分析功能;
2)独立性好:测量程序和报表导出功能都可以满足脱机编程,不占用机台加工时间;
3) 系统操作简单:软件对操作者专业知识要求不高,只需简单培训就可以操作软件进行测量;
4)编程效率高:软件支持导入三维模型,在模型上指定测量点和特征,一键生成探测程序;
5)系统安全性高:软件可以设置安全高度,对测点进行测量仿真,对存在干涉的点进行提示;
6)刀路优化:具备刀路优化功能,自动计算,优先测量临近的测量点,最大限度缩短检测时间。
