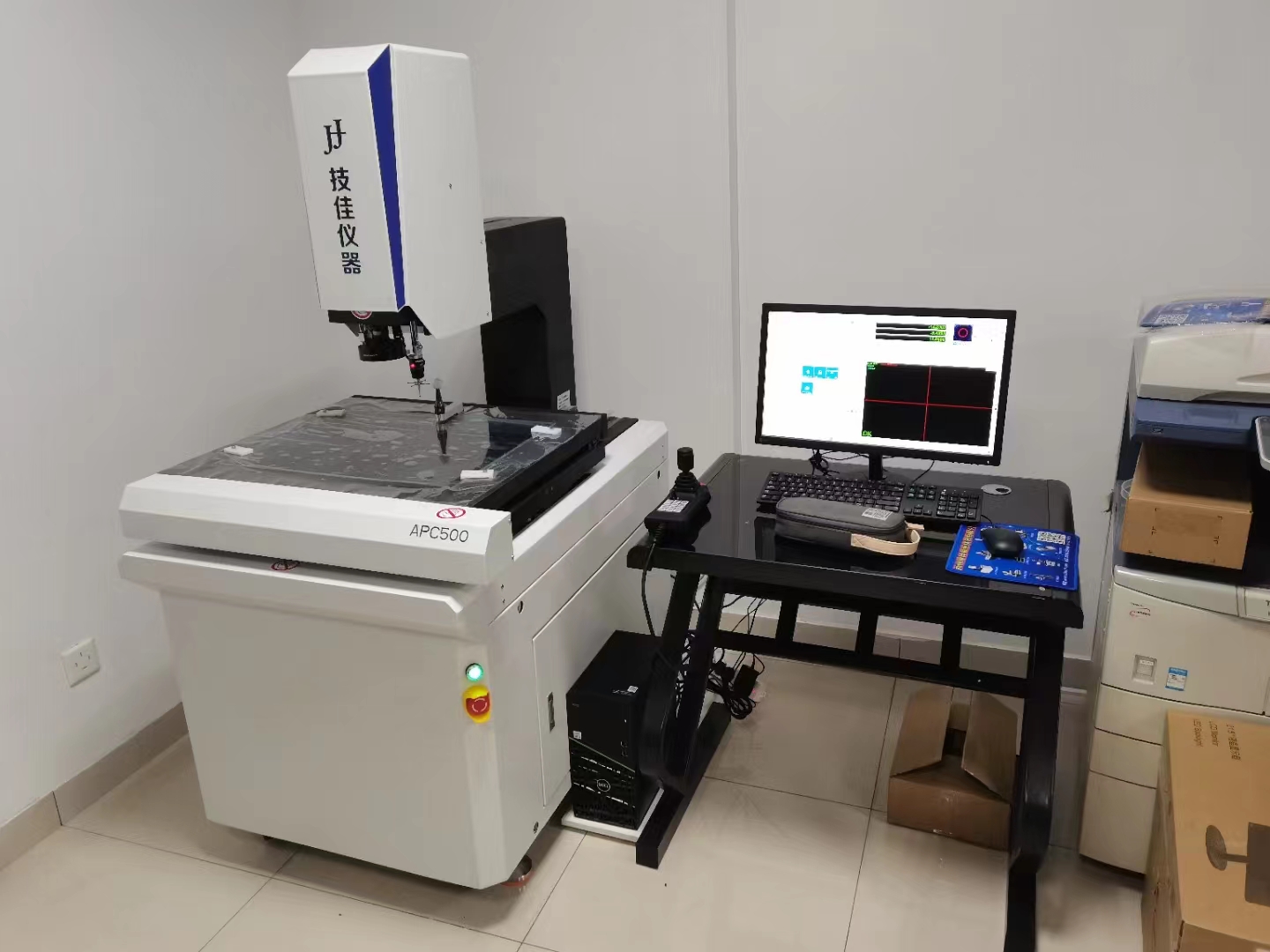

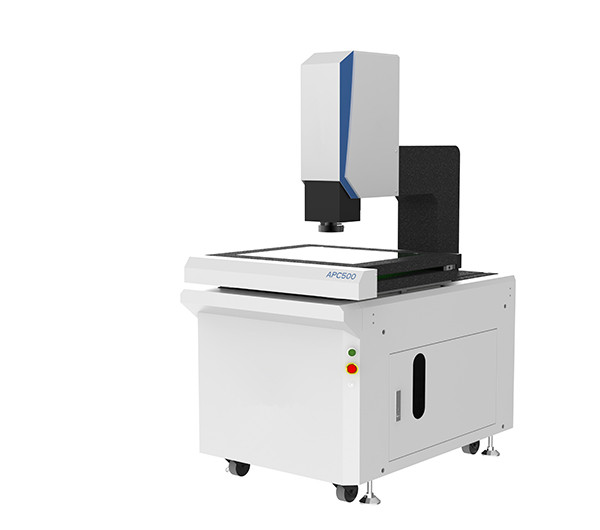

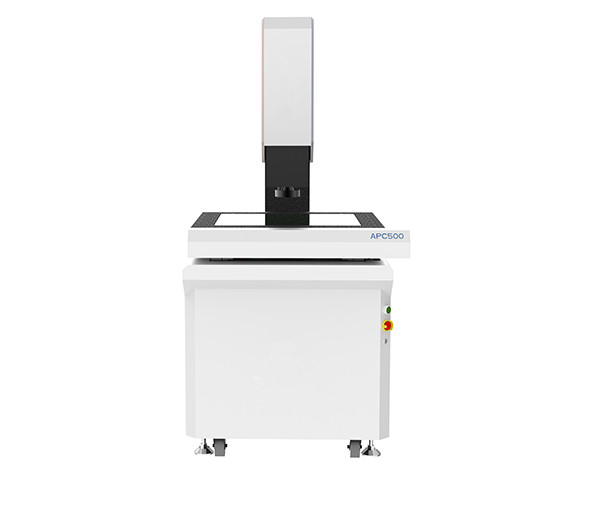

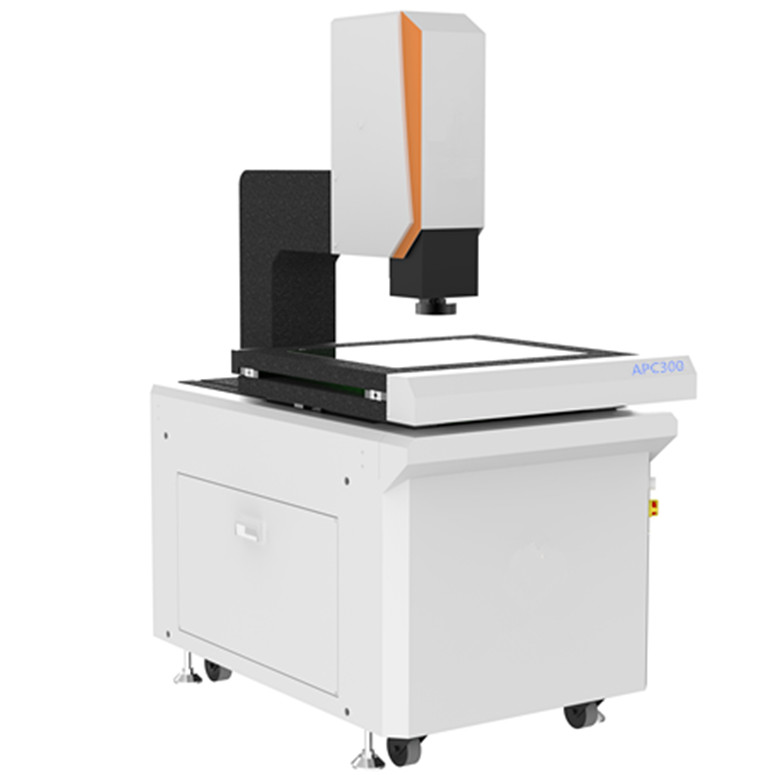

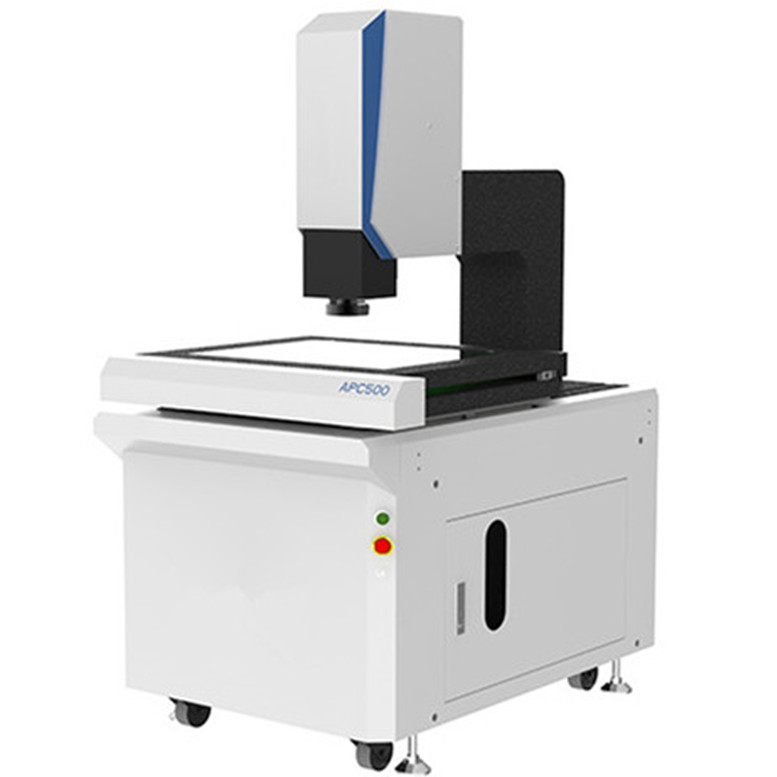

用途:
INSIGHT系列全自动大行程PCB板线距测量仪适用于以二维坐标测量爲目的的应用领域,广泛应用于LCD、LED显示屏、触摸屏、手机平板、大型玻璃制品、汽车配件、大型PCB、菲林胶片、电视机、五金、模具、仪表、塑胶、精密电子、精密机械等高端制造业。
仪器特点:
■ 00级大理石底座和立柱,精度高、稳定性好
■ 大理石工作台设计、配合精密V型交叉导轨、长久使用不会变形,机器的机械精度稳定
■ 上银直线导轨和研磨级滚珠丝杆
■ 日本松下全闭环伺马达,速度可调控
■ RSF精密级非接触式光栅尺,分辨率0.0005mm
■ 程控式5环8区环形表面光可满足不同角度照明需求
■ 全自动变倍镜头,改变倍率不需要取比例尺,有节省校正时间、避免人为误差
■ 可选配英国Renishaw接触式探头,实现高度、深度等一些3D数据测量
■ 可选配日本精密级THK直线导轨和滚珠丝杠
■ 可选配日本KEYENCE或欧姆龙激光位移传感器,实现粗糙度,平面度表面特征跟踪测量
■ 可选配光谱共焦传感器,测量小而敏感的表面
技术参数:
型号 | APC300 | APC400 | APC500 | APC600 | |
X、Y轴行程(mm) | 300*200 | 400*300 | 500*400 | 600*500 | |
载物台玻璃尺寸(mm) | 357*257 | 457*357 | 557*457 | 657*557 | |
Z轴行程(mm) | 200 | ||||
X、Y、Z轴分辨率 (μm) | 0.5 | ||||
长度标准 | 光栅位移传感器 | ||||
精度 (μm) | 2.0+L/200 L=被测工件长度,单位:mm | ||||
仪器操作 | 电动 | ||||
图像检测装置 | 千兆网大视野CCD相机 | ||||
定格变焦镜头 | 0.7X~4.5X | ||||
视频放大倍率 | 23X~190X | ||||
物方视场 | 10.6mm~1.6mm | ||||
工作距离 | 90mm | ||||

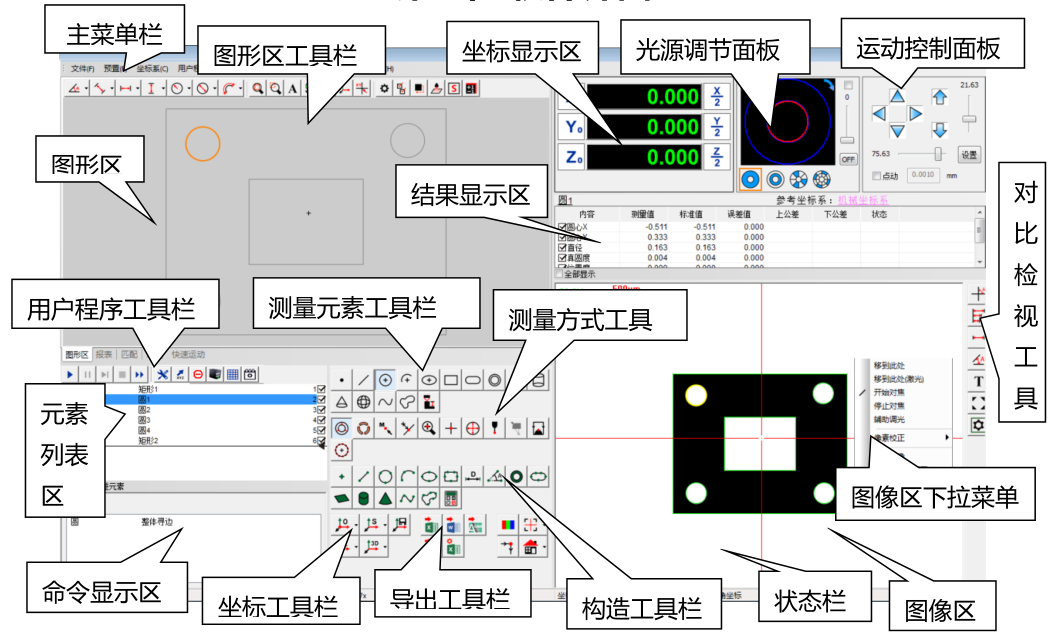

测量软件 | 专业2D自动测量软件 | ||||
光源 | 反射照明 | LED环形程控灯 | |||
透射照明 | LED平行透射照明 | ||||
电源 | AC100~240V 50/60Hz |
